NCT技術總監佐佐木公平團隊聯合及佐賀大學:堆垛層錯引起的(001)β相氧化鎵(100)微裂紋及SBD反向漏電流研究
由日本Novel Crystal Technology技術總監佐佐木公平團隊聯合佐賀大學的研究團隊在學術期刊 Journal of Applied Physics 發布了一篇名為 (100) Microcracks induced by (1 ± 11) stacking faults in halide vapor deposited (001) β-Ga2O3: Origin of reverse leakage current in Schottky barrier diodes observed by high-sensitive emission microscopy and synchrotron x-ray topography(鹵化物氣相沉積 (001) β-Ga?O? 中 (1?±?11) 堆垛層錯誘發的 (100) 微裂紋:通過高靈敏發光顯微鏡與同步輻射 X 射線拓撲觀察肖特基勢壘二極管反向漏電流的成因)的文章。
一、 背景
本研究聚焦于 β-Ga2O3 這種超寬禁帶半導體材料。β-Ga2O3 具有4.8 eV的帶隙和高達8 MV/cm的擊穿電場,被認為是高功率、高效率電子器件的理想候選材料。目前,通過 Si 或 Sn 摻雜可實現 n 型 β-Ga2O3,并在肖特基勢壘二極管(SBD)中已展現出優異的性能,如高達 2.89 kV 的擊穿電壓和低導通電阻。這些高性能器件通常依賴鹵化物氣相外延(HVPE)技術生長的高質量 β-Ga2O3 外延層。然而,盡管 HVPE 能實現快速生長和高品質晶層,器件中仍存在導致反向漏電流升高、擊穿電壓降低的“致命缺陷”,其形成機理尚未明確。過去研究已識別出多種缺陷類型,包括空洞、多晶區、堆垛層錯、位錯及表面溝槽等。基于此,本研究進一步發現 HVPE 生長的 (001) β-Ga2O3 外延層中存在由堆垛層錯誘發的微裂紋,并首次揭示其晶面特征及周圍的位錯網絡結構,從而闡明了此類微裂紋在 SBDs 中引起高反向漏電的關鍵作用。
二、 主要內容
本研究報道了在鹵化物氣相外延(HVPE)法生長的 (001) β-Ga2O3 外延層中存在的微裂紋,是肖特基勢壘二極管(SBD)中的致命缺陷。這些微裂紋為 (100) 取向,典型長度為 1.7–5.1 μm,深度為 0.48–2.2 μm。它們伴隨著 (111) 或 (1-11) 堆垛層錯及位錯網絡的形成,導致 SBD 中出現較大的反向漏電流。堆垛層錯在 HVPE 生長過程中產生,而微裂紋則被認為是在生長或退火過程中,由 [100] 與 [010] 方向熱膨脹系數差異所引起的拉伸應變導致的。在反向偏壓 −80 V 下,微裂紋底部的電場強度可達 6.0 MV/cm,從而在 SBD 中產生反向漏電流。
三、 總結
在本研究中,發現在 EFG (001) β-Ga2O3 襯底上通過 HVPE 法生長的 (001) β-Ga2O3 外延層中出現的微裂紋是肖特基勢壘二極管(SBD)中的致命缺陷。這些微裂紋為 (100) 取向,典型長度為 1.7–5.1 μm,深度為 0.48–2.2 μm。它們由堆垛層錯引起,并形成反向漏電流通道 [在 −80 V 下為 896 nA(8.87 μA/cm2)]。這些堆垛層錯為 (1±11) 晶面,表明其在 HVPE 生長過程中產生。隨后,在微裂紋和堆垛層錯周圍觀察到了位錯網絡的形成。
通過模擬,證明微裂紋末端的電場在 −80 V 下集中達到 6.0 MV/cm,約為平坦表面的五倍。這表明 HVPE 層中微裂紋末端的電場集中是引發 SBD 反向漏電流的主要原因。

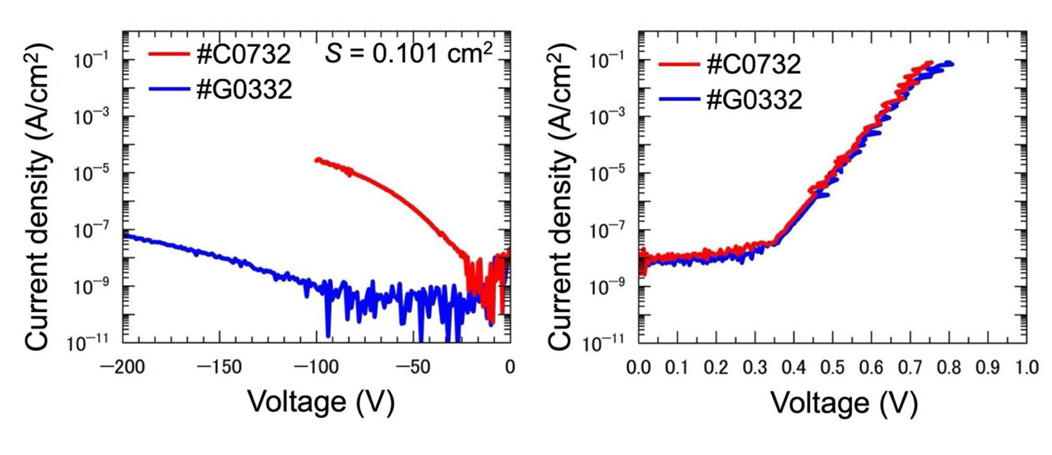

圖 1. 同一晶圓上具有相同寬度(3200 μm,對應面積為 1.01 × 10-1 cm2)的方圓形(squircle)肖特基勢壘二極管(SBD)#C0732(紅色)和 #G0332(藍色)的 I–V 特性曲線。

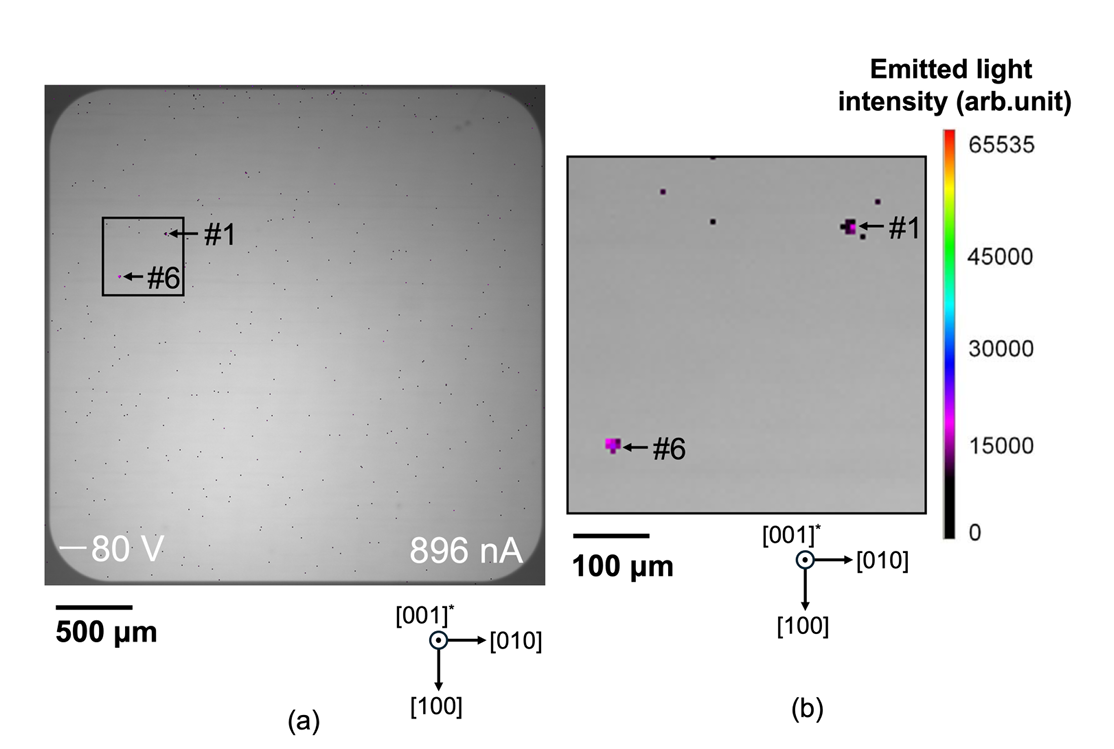

圖 2. (a) SBD #C0732 在 −80 V 反向偏置下的發光顯微鏡圖像,測得電流為 896 nA。顏色條表示光強。 (b) 發光圖案 #1 和 #6 區域的放大圖。

圖 3. 對 SBD #C0732 進行 g = 225 衍射條件下的 X 射線拓撲圖像。箭頭所示為對齊缺陷的位置。

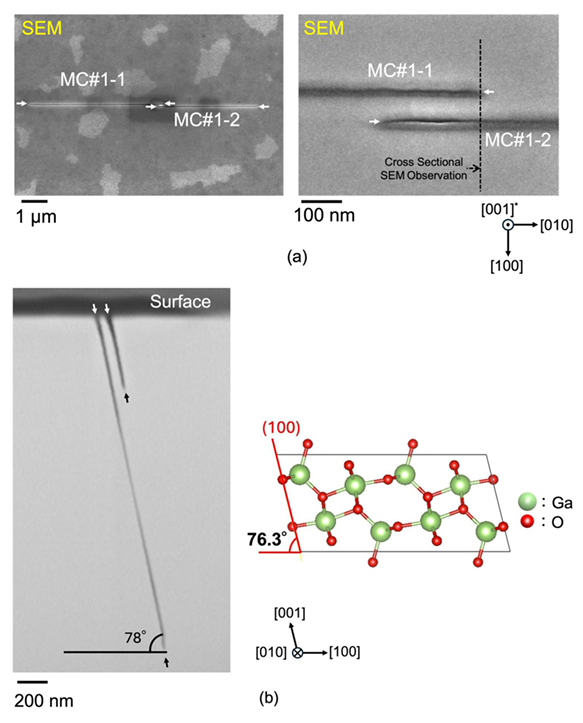

圖 4. (a) 缺陷 #1 的 SEM 圖像,由微裂紋 (MCs) #1-1 和 #1-2 組成;(b) MC #1-1 和 MC #1-2 的橫截面 SEM 圖像,以及相應的 β-Ga2O3 晶體結構。位置及 SEM 觀察方向如 (a) 所示。

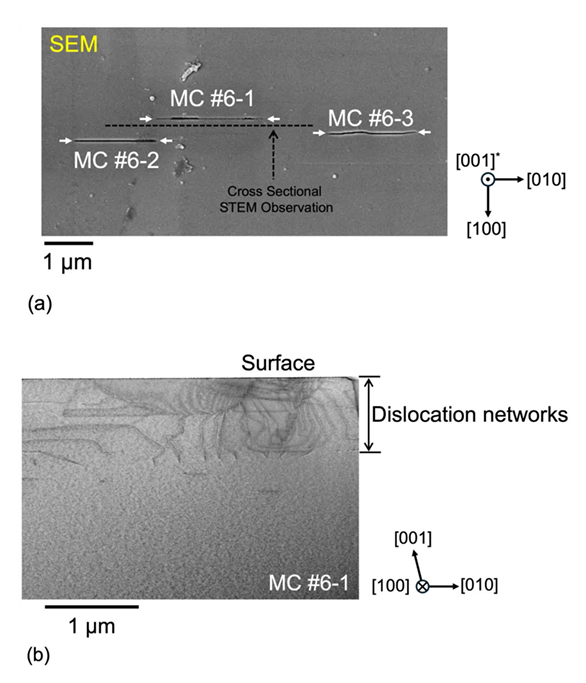

圖 5. (a) 缺陷 #6 的 SEM 圖像;(b) MC #6-1 的橫截面 STEM 圖像。位置及 STEM 觀察方向如 (a) 所示。

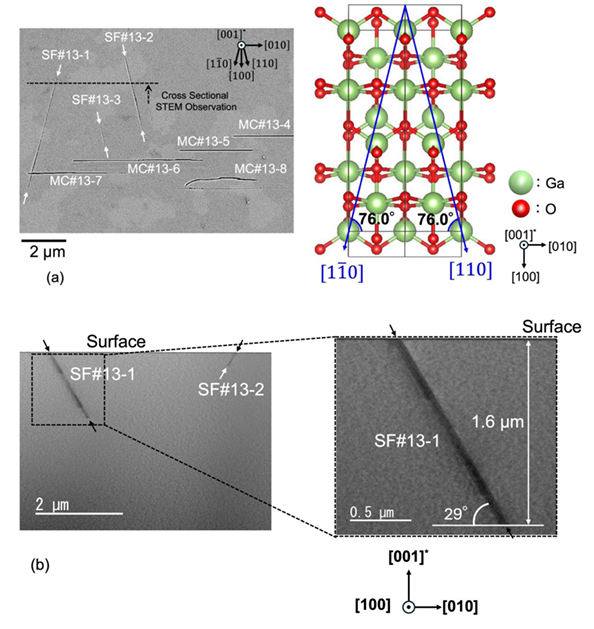

圖 6. (a) 缺陷 #13 的 SEM 圖像及 β-Ga2O3 晶體結構;(b) SFs #13-1 和 #13-2 的橫截面 STEM 圖像。位置及 STEM 觀察方向如 (a) 所示;(c) SF #13-1 的橫截面 STEM 圖像繞 [001]* 軸逆時針旋轉 12.6° 及相應 β-Ga2O3 晶體結構逆時針旋轉 14°;(d) SF #13-2 的橫截面 STEM 圖像繞 [001]* 軸順時針旋轉 14.5° 及相應 β-Ga2O3 晶體結構順時針旋轉 14°。

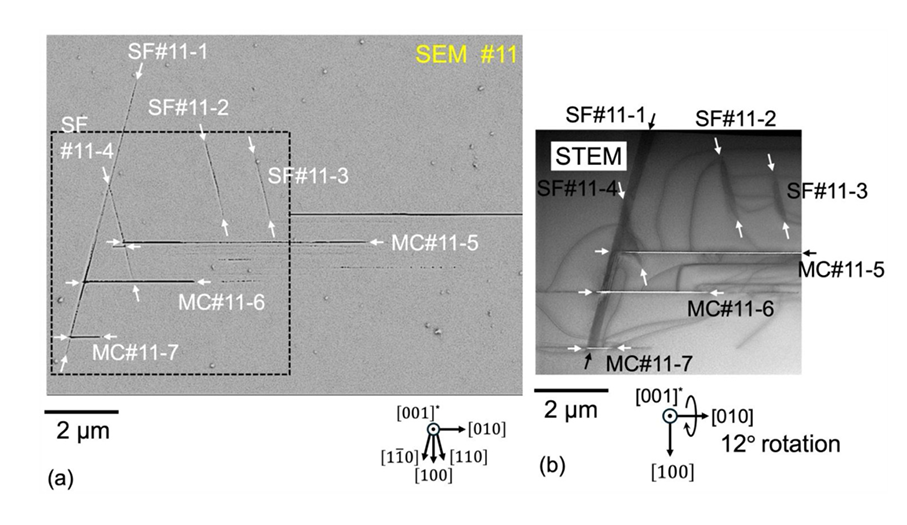

圖 7. (a) 缺陷 #11 的 SEM 圖像;(b) 缺陷 #11 繞 [010] 軸逆時針旋轉 12° 的 STEM 明場圖像。

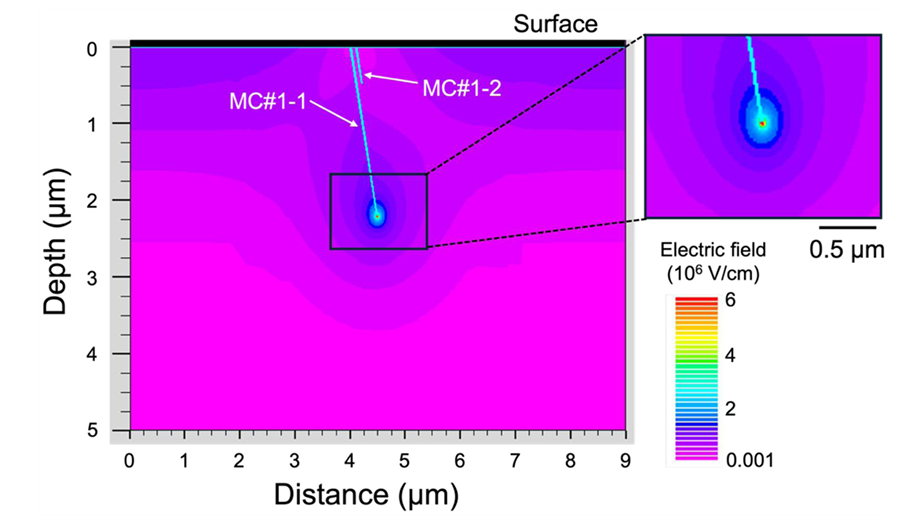

圖 8. 在反向偏壓 −80 V 下,MC #1 橫截面的電場分布模擬圖。
DOI:
doi.org/10.1063/5.0294493
